Блок питания для рации — это необходимый элемент при использовании радиостанции в качестве базовой. Он позволяет подключить мобильную рацию, рассчитанную на питание от 12 вольт, к обычной бытовой сети 220 вольт. Такое решение удобно для стационарной эксплуатации в офисах, диспетчерских пунктах, охранных постах, мастерских, гаражах и других помещениях, где требуется стабильная и бесперебойная радиосвязь.
Принцип действия блока питания заключается в преобразовании переменного тока с напряжением 220 В в постоянный ток 12 В с подходящим уровнем тока, соответствующим характеристикам радиостанции. Важно, чтобы источник питания обеспечивал не только нужное напряжение, но и стабильный выходной ток с минимальными пульсациями, особенно при работе на высоких мощностях.
Существует два основных типа источников питания для раций: трансформаторные и импульсные. Каждый из них имеет свои особенности, преимущества и подходит для различных условий эксплуатации.
Трансформаторные блоки питания
Это классическая и проверенная временем схема. В таких устройствах используется массивный понижающий трансформатор, выпрямитель и фильтрующие компоненты. Они отличаются высокой надёжностью, стабильным выходным напряжением и минимальным уровнем радиопомех.
Преимущества трансформаторных блоков питания:
– высокая устойчивость к перегрузкам и скачкам напряжения;
– стабильная работа даже при нестабильном входном напряжении;
– низкий уровень высокочастотных помех;
– механическая прочность и надёжность в эксплуатации.
Недостатки:
– большой вес и габариты;
– меньшая энергоэффективность по сравнению с импульсными аналогами.
Трансформаторные блоки подходят для условий, где важна максимальная стабильность работы и не критичны размеры устройства — например, для радиолюбительских базовых станций или стационарных постов связи.
Импульсные блоки питания
Импульсные источники — более компактное и современное решение. Преобразование напряжения в них осуществляется с применением широтно-импульсной модуляции (ШИМ). Это позволяет существенно сократить размеры, снизить вес и повысить КПД.
Преимущества импульсных моделей:
– компактность и лёгкость;
– высокая энергоэффективность;
– защита от короткого замыкания, перегрева, перегрузки и перенапряжения;
– возможность установки на рабочем месте с ограниченным пространством.
Недостатки:
– повышенный уровень радиопомех, особенно при недостаточной фильтрации;
– более чувствительны к качеству входного напряжения.
Импульсные блоки питания часто используются в современных офисах, магазинах, транспортных предприятиях, где требуется удобный и мощный источник для подключения рации в сетевую розетку.
Выбор блока питания
При выборе подходящего блока необходимо учитывать следующие параметры:
- Выходное напряжение — должно быть строго 12 В постоянного тока (DC).
- Ток нагрузки — подбирается с запасом относительно потребления рации. Для раций мощностью 30–50 Вт необходим источник с током не менее 7–10 ампер.
- Тип разъёма — он должен соответствовать входу радиостанции.
- Наличие систем защиты — важно наличие автоматического отключения при перегреве, коротком замыкании или перенапряжении.
- Уровень помех — для работы с чувствительным радиоприёмным оборудованием желательно выбирать модели с низким уровнем высокочастотных помех.
Сфера применения
Блоки питания для раций востребованы в самых разных сферах: охранных структурах, логистике, радиолюбительских коллективах, диспетчерских службах, аварийно-спасательных организациях. Их используют при установке радиостанции на рабочих столах, в помещениях с отсутствием автомобильного питания, в местах временного развертывания базовых точек связи.

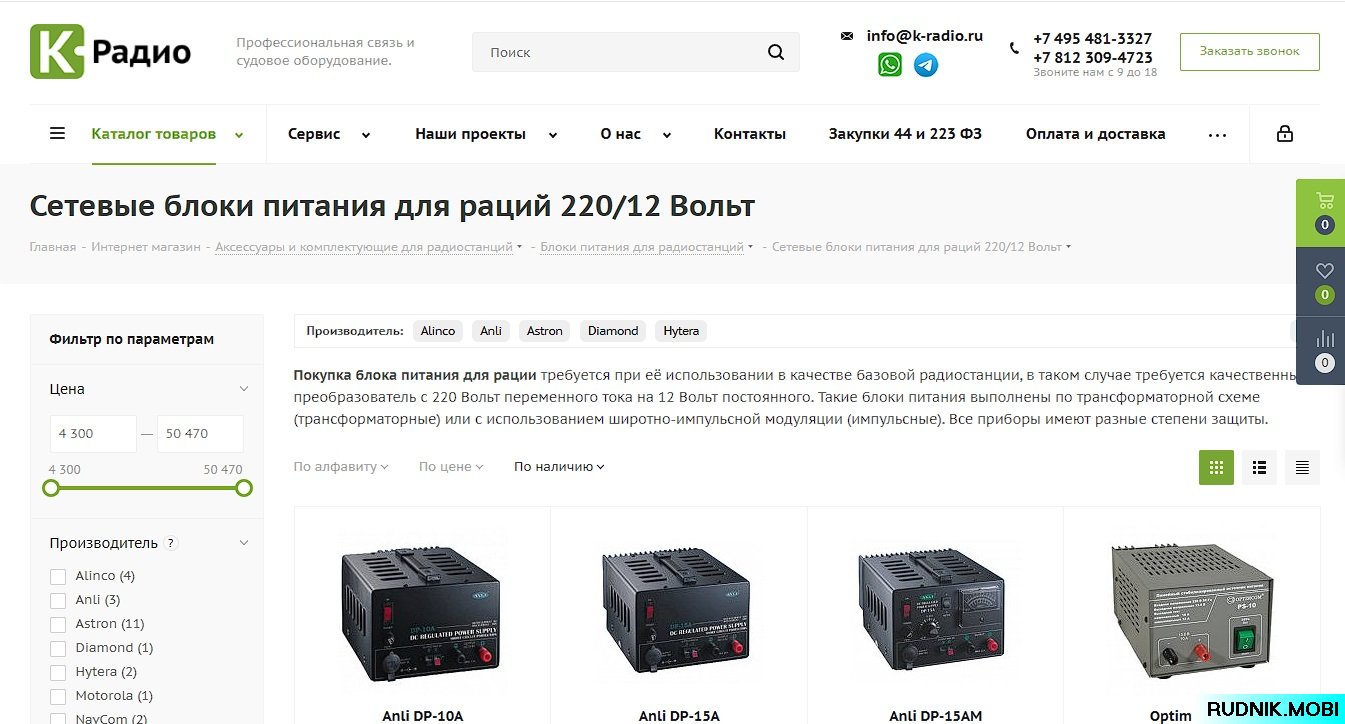

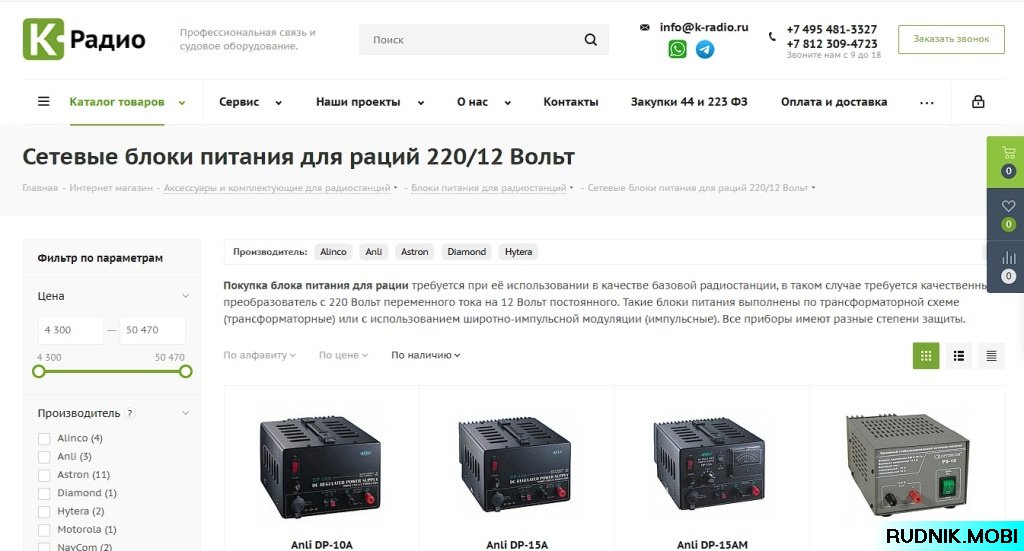

При написании текста статьи частично задействованы материалы с сайта k-radio.ru — блок питания для рации
Дата публикации: 3 августа 2022 года
